(11) Номер патента: 2171143
(46) Дата публикации: 27.07.2001
(51) МПК7: B 03 B 5/02
(21) Номер заявки: 98123474/03
(22) Дата подачи заявки: 15.12.1998
(71) Заявитель: Институт горного дела Севера СО РАН
(72) Изобретатель: Матвеев А.И., Яковлев В.Б., Еремеева Н.Г., Божедонов А.И.
(73) Патентообладатель: Институт горного дела Севера СО РАН
(98) Адрес для переписки: 677018, г.Якутск, пр. Ленина, 43, Институт горного дела Севера СО РАН
(54) АППАРАТ ДЛЯ ПРОМЫВКИ МАТЕРИАЛОВ, СОДЕРЖАЩИХ ГЛИНУ

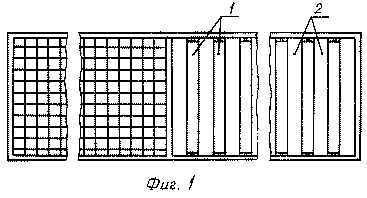

(57) Изобретение относится к обогащению полезных ископаемых, в частности к устройствам для промывки руд. Аппарат включает вертикальную шахту, пересыпные перфорированные полки, бункера, надрешетного и подрешетного продуктов, неподвижный наклонный грохот, гидравлический классификатор и безвакуумное струйное гидротранспортное устройство. Наклонный грохот состоит из двух частей: верхняя часть выполнена в виде форсунок, вращающихся против движения потока исходного материала, между которыми установлены эластичные перемычки, а нижняя часть выполнена неподвижной с определенным размером ячеек, форсунки выполнены из двух концентрических цилиндров. Внутренний неподвижный цилиндр имеет по диаметру герметичную перегородку, где в верхнюю полость поступает под давлением вода, а в нижнюю полость - сжатый воздуха, а в его стенке выполнены отверстия соответственно для выхода сжатого воздуха и воды в полость между цилиндрами. Внешний вращающийся цилиндр имеет диаметрально противоположные отверстия-сопла, образующие струи воды и воздуха. Устройство позволяет увеличить степень дезинтеграции глинистых ассоциаций. 2 ил.
|
|
