(11) Номер патента: 2169607
(46) Дата публикации: 27.06.2001
(51) МПК7: B 01 D 59/48
(21) Номер заявки: 99109341/09
(22) Дата подачи заявки: 27.04.1999
(71) Заявитель: Институт ядерной физики СО РАН
(72) Изобретатель: Волосов В.И., Котельников И.А., Кузьмин С.Г.
(73) Патентообладатель: Институт ядерной физики СО РАН
(98) Адрес для переписки: 630090, г.Новосибирск, пр. Ак. Лаврентьева, 11, ИНФ СО РАН, ОНТИ
(54) АНТЕННА ДЛЯ РАЗДЕЛЕНИЯ ИЗОТОПОВ НА ВТОРОЙ ГАРМОНИКЕ ЦИКЛОТРОННОЙ ЧАСТОТЫ МЕТОДОМ ИОННО-ЦИКЛОТРОННОГО РЕЗОНАНСА

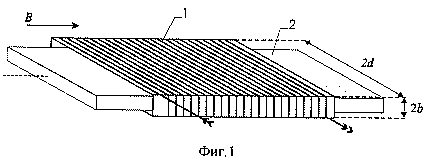

(57) Изобретение относится к области электрофизики, в частности к системам, служащим для высокочастотного (ВЧ) нагрева ионов плазмы в установках для разделения изотопов методом ионно-циклотронного резонанса (ИЦР-метод). Техническим результатом является увеличение производительности ИЦР-метода разделения изотопов за счет увеличения плотности плазмы, при которой сохраняется однородность нагрева и отсутствует ослабление внешнего высокочастотного поля в объеме плазмы за счет нагрева целевого изотопа на второй гармонике (удвоенной частоте) циклотронной частоты целевого изотопа вихревым высокочастотным электрическим полем. Указанный технический результат достигается за счет использования соленоидальной антенны планарного типа в виде вытянутой вдоль магнитного поля соленоидальной антенны, имеющей в сечении, перпендикулярном магнитному полю, форму прямоугольника, одна из сторон которого много больше другой, или форму овала при условии, что отношение ширины к высоте овала должно быть много больше 1. 2 ил.
|
|
