(11) 2136516
(46) 10.09.1999
(51) 6 B 60 N 2/02
(21) 95112734/28
(22) 21.07.1995
(71) Сибирская государственная академия телекоммуникаций и информатики, Иркутский филиал Института лазерной физики СО РАН
(72) Никифоров И.С., Остроменский П.И., Остроменская В.А., Никифоров А.И., Колбасенко В.В.
(73) Сибирская государственная академия телекоммуникаций и информатики, Иркутский филиал Института лазерной физики СО РАН
(54) ВИБРОЗАЩИТНАЯ ПОДВЕСКА СИДЕНЬЯ
(57) Использование: изобретение относится к технике защиты человека-оператора от действия вибрации при работе в положении сидя. Сущность: подвеска обладает повышенным демпфированием, которое обеспечивается введением в конструкцию упругого подвеса специальных демпферов.Каждый демпфер состоит из отрезка троса, один конец которого закреплен на подвесной опоре шарнирно, другому концу троса обеспечена возможность перемещения в двухконусном отверстии несущей опоры. На указанном конце троса закреплена лепестковая пружина, лепестки которой прижаты к боковой поверхности отверстия с возможностью упругого перемещения вместе с концом троса в продольном и поперечном направлениях. Двухконусное отверстие в несущей опоре выполнено в виде двух усеченных круговых конусов, которые соединены между собой большими основаниями. Это позволяет увеличить демпфирование при больших резонансных колебаниях подвесной опоры. Шарнирное крепление троса демпфера в подвесной опоре позволяет уменьшить влияние упругих характеристик тросов демпферов на жесткость упругого подвеса при смещении подвесной опоры относительно несущей в горизонтальном направлении. 4 ил.

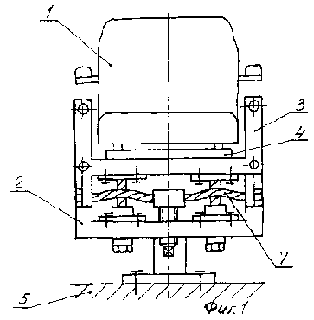

1 - посадочное место, 2 - несущая опора, 3 - подвесная опора, 4 - каркас сиденья, 5 - основание, 6 - основной упругий подвес, 7 - корректор жесткости.
|
|
