(11) 2108885
(46) 20.04.98
(51) 6 В 21 D 19/04
(21) 96117222/03
(22) 27.08.96
(71) Институт горного дела СО РАН
(72) Курленя М. В., Кулаков В. Н., Тарасов В. Н., Добриян А А.
(73) Институт горного дела СО РАН
(54) СЕКЦИЯ КРЕПИ

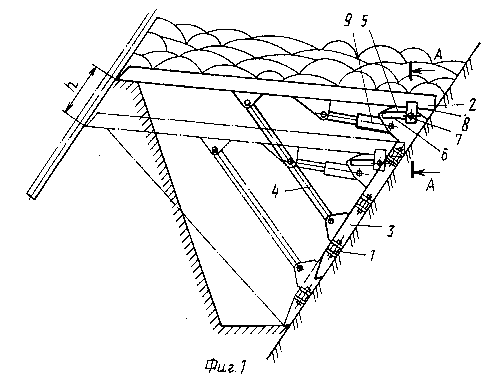

(57) Использование: секция крепи относится к горному делу, а именно к передвижным крепям и может найти применение при разработке мощных крутых угольных пластов. Секция крепи включает щитовое перекрытие (2), соединенное через опорные стойки (4) с передней частью лыж (3) и через гидроцилиндры (9) с задней частью лыж (3), выполненной с объемной сегментной опорой (5). Щитовое перекрытие (2) и объемная сегментная опора (5) снабжены двухсторонней удерживающей связью, содержащей паз (6), выполненный в объемной сегментной опоре (5), в которой помещен палец (7), соединенный со щитовым перекрытием (2). 3 ил.
1 - межсекционные крепи
8 - кронштейн
|
|
