149.
(11) 2119976
(46) 10.10.98
(51) 6 С 30 В 29/22, 9/06, 9/12
(21) 97105310/25
(22) 02.04.97
(71) Конструкторско-технологический институт монокристаллов С0 РАН
(72) Пыльнева Н. А, Кононова Н. Г., Данилов В. И., Юркин А М., Лисова И. А
(73) Конструкторско-технологический институт монокристаллов С0 РАН
(54) СПОСОБ ВЫРАЩИВАНИЯ МОНОКРИСТАЛЛА ДВОЙНОГО ЦЕЗИЙ-ЛИТИЙ БОРАТА СSLIВ6 O10

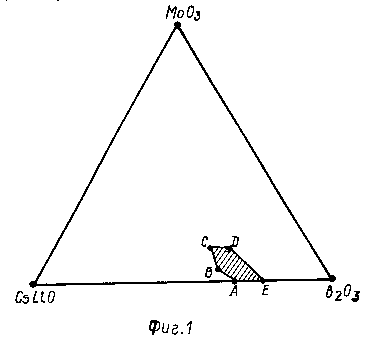

(57) Изобретение относится к получению нелинейно-оптического монокристалла двойного цезий-литий бората СsLiВ6 O10 из раствор-расплава на затравку путем снижения температуры расплава. Состав раствор-расплава определен областью АВСDЕ фазовой диаграммы системы (Сs2 О + Li2 О) - В2 O3 - МоO3 со следующими координатами точек, мол. доли: А: Li2 О-0,15; Сs2 О-0,15; В2 O3-0,70; МоO3-0; В: Li2 О-0,17; Сs2 О-0,17; В2 O3-0,60; МоO3-0,06; С: Li2 О-0,16; Сs2 О-0,16; В2 O3- 0,54; МоO3-0,14;
D: Li2 О-0,13; Сs2 О-0,13; В2 O3-0,60; МоO3-0,14; Е: Li2 О-0,10; Сs2 О-0,10; В2 O3-0,80; МоO3-0. Используют затравку, ориентированную в направлении [011], а снижение температуры расплава проводят от 810 - 840 до 770 - 800o С со скоростью 1-2oС /сутки. Применение растворителя МоO3 с низкой вязкостью, а также проведение роста в направлении [011] обеспечивает возможность получения крупных монокристаллов СLВО с размером до 55· 50 ·17 мм 3, характеризующихся высокими показателями оптического качества, что позволяет изготавливать оптические элементы размером до 10 ·10 ·15 мм 3. 2 ил.
|
|
