147.
(11) 2112820
(46) 10.06.98
(51) 6 С 30 В 29/22, 15/02, 9/12
(21) 96114534/25
(22) 16.07.96
(71) Конструкторско-технологический институт монокристаллов СО РАН
(72) Пыльнева Н. А, Кононова Н. Г., Данилов В. И., Юркин А М., Базарова Ж. Г.
(73) Конструкторско-технологический институт монокристаллов СО РАН
(54) СПОСОБ ВЫРАЩИВАНИЯ МОНОКРИСТАЛЛОВ ТРИБОРАТА ЛИТИЯ

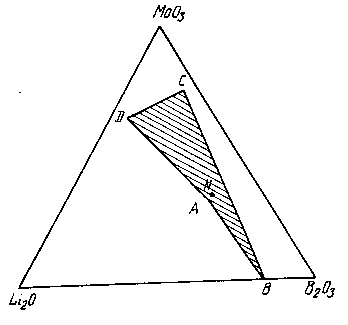

(57) Изобретение относится к получению нелинейно-оптического монокристалла трибората лития (LВО). Способ включает выращивание из раствора-расплава, состав которого определен областью АВСD диаграммы трехкомпонентной системы Li2 О-
В2 О3-МоО3 с координатами точек системы, мол. доли: А: Li2 О - 0,18; В2 О3 - 0,51; МоО3 - 0,31; В: Li2О - 0,17; В2О3 - 0,83; МоО3 - 0; С: Li2О - 0,04; В2О3 - 0,21; МоО3 - 0,75; D: Li2О - 0,28; В2 О3 - 0,07; МоО3 - 0,65. Растущий кристалл вытягивают из расплава со скоростью 0,3-1,3 мм/сутки при понижении температуры расплава от 750-790 до 690 - 720o С со скоростью 1 - 2o С/сутки. Применение растворителя МоО3 с низкой вязкостью, а также проведение роста при вытягивании кристалла обеспечивают возможность получения крупных монокристаллов LВО размером до 49 х 52 х 45 мм3, характеризующихся высокими показателями оптического качества: изменение показателя преломления < 10-3; адсорбционные потери < 10-3см -1; лучевая стойкость > 10 ГВт/см 2 при λ = 1,06 мкм и τ = 1 нс, что позволяет изготавливать оптические элементы размером до (5-15) х (5-15) х (5 --30) мм3. 1 ил.
|
|
