351.
(11) 2081507
(46) 10.06.97
(51) 6 Н 03 D 7/02. Н 04 В 1/26
(21) 94011907/09
(22) 05.04.94
(71) Институт физики им.Л. В. Киренского СО РАН
(72) Беляев Б. А, Макиевский И. Я., Тюрнев В. В.
(73) Институт физики им. Л. В. Киренского СО РАН
(54) СМЕСИТЕЛЬ

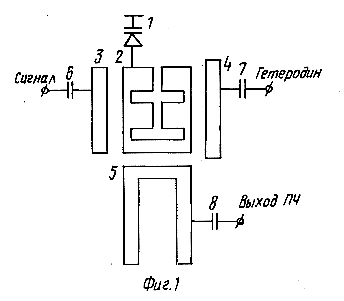

(57) Изобретение относится к технике сверхвысоких частот. Смеситель содержит микрополосковые фильтры входного сигнала, гетеродина и промежуточной частоты, выполненные на микрополосковых электромагнитно связанных резонаторах, при этом выходной резонатор фильтра входного сигнала, выходной резонатор фильтра гетеродина и входной резонатор промежуточной частоты выполнены в виде одного микрополоскового резонатора, резонансные частоты которого равны частоте входного сигнала, частоте гетеродина и промежуточной частоте, а полосковый проводник резонатора заземлен через варакторный диод. Предлагаемая конструкция смесителя позволяет за счет более эффективного использования элементов смесителя сократить их число, тем самым уменьшив габариты устройства. Дополнительное уменьшение габаритов смесителя достигается за счет того, что вход входного резонатора фильтра входного сигнала расположен в точке узла напряжения на частоте гетеродина, вход входного резонатора фильтра гетеродина расположен в точке узла напряжения на частоте входного сигнала, выход выходного резонатора фильтра промежуточной частоты расположен в точке узла напряжения на частоте гетеродина. 3 з. п. ф-лы, 3 ил.
|
