296.
(11) 2095750
(46) 10.11.97
(51) 6 G 01 В 11/08, 21/10
(21) 95121795/28
(22) 26.12.95
(71) Институт физики прочности и материаловедения СО РАН, Малое предприятие "Сигнал"
(72) Кириков А А, Панин С. В., Пашнев С. Я., Сырямкин В. И.
(73) Институт физики прочности и материаловедения СО РАН, Малое предприятие "Сигнал"
(54) ФОТОЭЛЕКТРИЧЕСКОЕ УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ДИАМЕТРА ПОДВИЖНОГО ИЗДЕЛИЯ

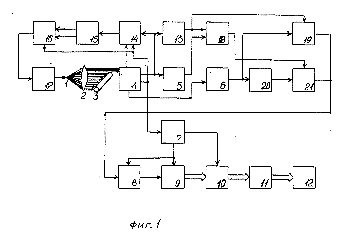

(57) Использование: область бесконтактного измерения диаметров цилиндрических тел. Сущность изобретения: устройство содержит датчик 4 изображения, подключенные к датчику 4 изображения последовательно соединенные счетчик 6 числа реализаций, дополнительный счетчик 8, счетчик 9 импульсов заполнения, регистр 10, дешифратор 11 и индикатор 12, а также первый формирователь 5 измерительного импульса, первый дел итель 6 частоты. К датчику 4 изображения подключены последовательно соединенные пиковый детектор 14, схема 15 анализа, схема 16 управления блоком питания точечного источника света, блок питания 17, точечный источник света 1, оптически соединенный через коллиматор 2, и измеряемое изделие с датчиком 4 изображения, а также второй формирователь 13 измерительного импульса, схема ИЛИ 18, первый ключ 19, второй делитель 20 частоты и второй ключ 21. 6 ил.
|
