238.
(11) 2100558
(46) 27.12.97
(51) 6 Е 21 В 4/14
(21) 95110465/03
(22) 22.06.95
(71) Институт горного дела СО РАН
(72) Липин А А, Мезенцев И. В., Коновалов А П., Марус В. И.
(73) Институт горного дела СО РАН
(54) ПРУЖИННЫЙ АККУМУЛЯТОР К ПОГРУЖНЫМ ГИДРОУДАРНЫМ БУРОВЫМ МАШИНАМ

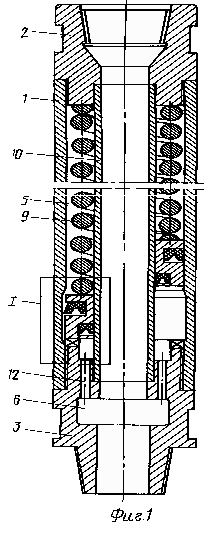

(57) Использование: изобретение относится к буровой технике, а именно к погружным гидроударным машинам и может найти применение в геолого-разведке и в горной промышленности. Сущность изобретения: пружинный аккумулятор, работающий совместно с погружной гидроударной буровой машиной, аккумулирует энергию рабочей жидкости в момент гидроудара и компенсирует повышенный расход жидкости в отдельные фазы рабочего цикла гидроударника. Обеспечивает экономичную и эффективную работу гидроударника. Пружинный аккумулятор включает корпус, верхний и нижний переходники, поршень, разделяющий внутреннюю полость корпуса на аккумуляторную и напорную камеры, пружину, размещенную в аккумуляторной камере. При этом в центральной части корпуса размещена напорная труба, концы которой закреплены в верхнем и нижнем переходниках, а аккумуляторная камера выполнена герметичной. Со стороны нижнего переходника в зоне крайнего расположения поршня выполнена расточка, соединяющая аккумуляторную камеру с напорной. 1 з. п. ф-лы, 2 ил.
|
