(11) 2080443
(46) 27.05.97
(51) 6 Е 02 F 5/28, Е 21 В 7/00
(21) 94007967/03
(22) 05.03.94
(71) Институт горного дела СО РАН
(72) Ткач Х. Б., Терсков А Д., Трубицын В. В., Червов В. В.
(73) Институт горного дела СО РАН
(54) ПНЕВМАТИЧЕСКОЕ РЕВЕРСИВНОЕ УСТРОЙСТВО УДАРНОГО ДЕЙСТВИЯ ДЛЯ ПРОХОДКИ СКВАЖИН В ГРУНТЕ

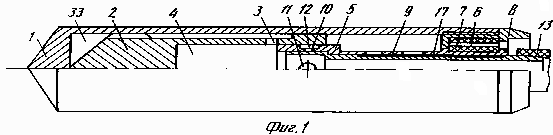

(57) Использование: предлагаемое устройство относится к горной промышленности и строительству и предназначено для пробивания в грунте скважины различного назначения. Сущность изобретения: оно содержит корпус, ударник, патрубок с окном на ступени большего диаметра, закрепленный в хвостовой части корпуса и установленный в полости ударника, поворотную ступенчатую втулку с окном, ограничитель поворота втулки относительно патрубка, выполненный с продольным кольцевым углублением на одной из деталей (патрубке или поворотной втулке) и жестко закрепленный на другой детали выступа, фиксатор, выполненный в виде кольцевой эластичной камеры, и гайку с воздухоподводящим шлангом, при этом фиксатор выполнен в виде охватывающего эластичную камеру цилиндрического элемента, закрепленного от поворота относительно поворотной ступенчатой втулки и имеющего сквозные радиальные полости, расположенные у окон меньшей ступени патрубка и в которые выпучивается эластичная втулка при деформации. Такая конструкция устройства позволяет повысить надежность работы устройства, т. к. произойдет дополнительная фиксация поворотной ступенчатой втулки при работе устройства по поверхности эластичная камера-поворотная втулка. 8 з. п. ф-лы, 9 ил.
|
