(11) Номер патента: 2152058
(46) Дата публикации: 27.06.2000
(51) МПК7: G 01 V 3/10
(21) Номер заявки: 98112250/28
(22) Дата подачи заявки: 24.06.1998
(71) Заявитель:
Институт геофизики СО РАН
(72) Изобретатель:
Манштейн А.К.,
Эпов М.И.,
Воевода В.В.,
Сухорукова К.В.
(73) Патентообладатель:
Институт геофизики СО РАН
(98) Адрес для переписки:
630090, г.Новосибирск, просп. акад. Коптюга 3, ИГФ СО РАН, Манштейну А.К.
(54) СПОСОБ ИНДУКЦИОННОГО ЧАСТОТНОГО ЗОНДИРОВАНИЯ
(57)
Способ предназначен для решения задач инженерной геофизики. Сущность способа состоит в следующем. Создается переменное магнитное поле последовательно на многих частотах. На каждой частоте выполняется измерение реальной и мнимой компонент вторичного магнитного поля двумя приемными датчиками, расположенными вдоль одной прямой с генераторной петлей. Сигнал прямого поля компенсируется путем применения двух встречно включенных приемных датчиков при условии, что на средней частоте рабочего диапазона отношение магнитного момента первого датчика к кубу расстояния от центра первого датчика до центра генераторной петли равно отношению этих же величин для второго датчика. Моменты приемных датчиков стабилизируются в интервале рабочих частот путем выбора толщины стенки цилиндрического ферритового сердечника каждого датчика, равной третьей части толщины скин-слоя электромагнитного поля в материале сердечника. Стабилизация моментов позволяет жестко зафиксировать положение датчиков относительно генераторной петли. 1 з.п. ф-лы, 1 ил.

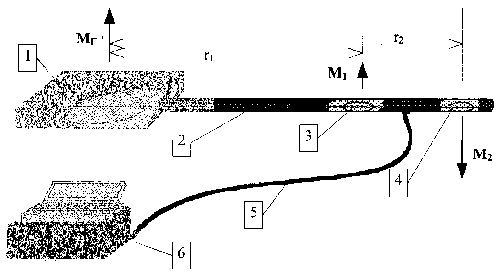

1 - перестраиваемый генератор, 2 - несущая штанга, 3,4 - приемные датчики, 5 - кабель, 6 -электронный блок.
|
|
